Chainedbox 我家云硬改系统制作修改（一）拆机与串口
这篇文章写于 2021，已经超过 5 年了。内容可能已经过时。
首先拆机后获得主板

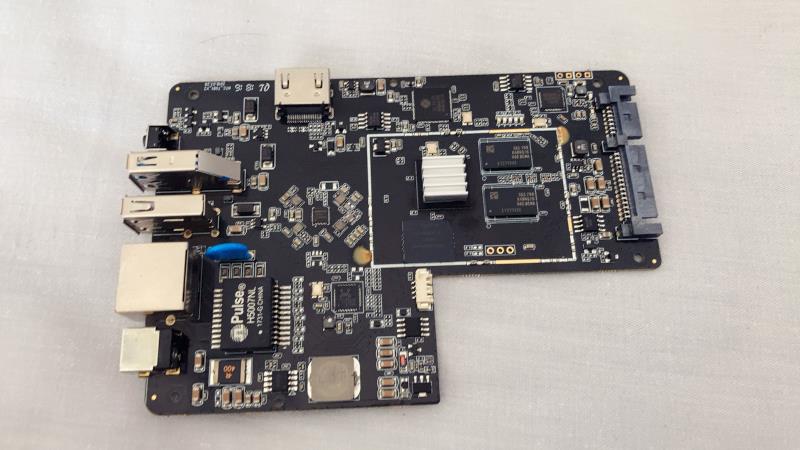

正面图（散热罩已经拆除更换临时散热片）
.JPG)

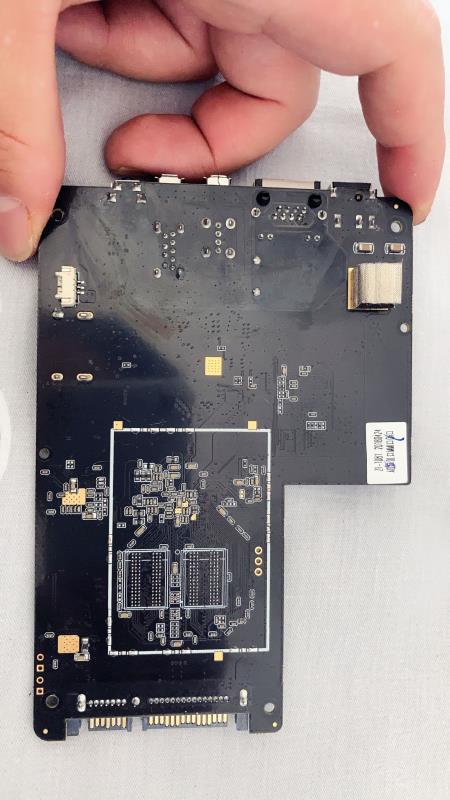

背面图
.JPG)

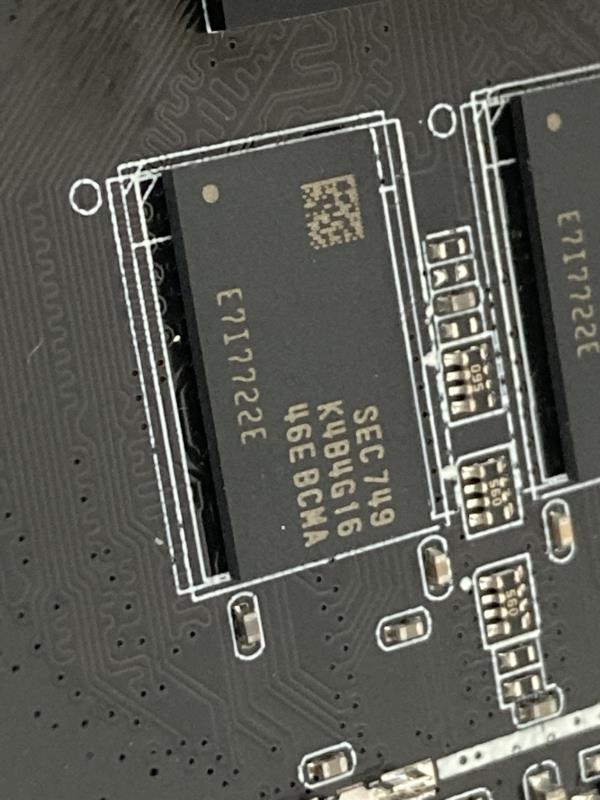

可见主板背面可见双DDR3焊盘，参考正面内存颗粒 K4B4G1646E-BCMA 为三星单颗4Gbit 512M DDR3内存颗粒

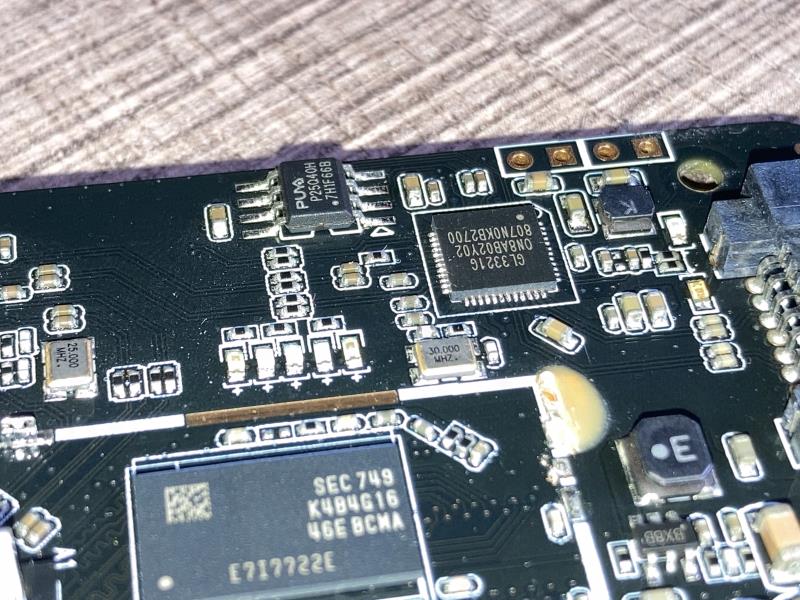

桥接芯片为 GL3321G 为 USB3.0 转 SATA3 转换芯片。
目前改造计划为：增加内存，更换LED灯，导出UART接口，增加稳定性，更换系统。

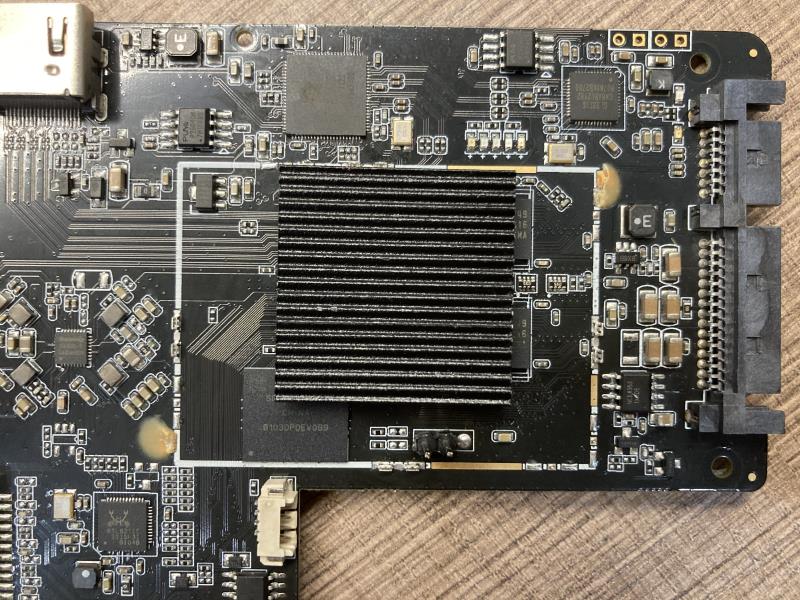

首先增加散热片，引出UART引脚

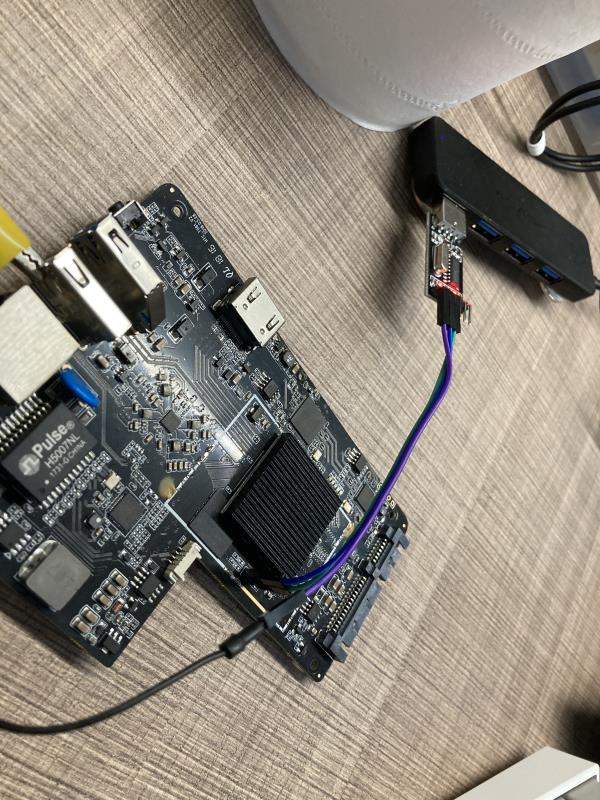

连接 TX RX 数据线，GND 使用公共端点。

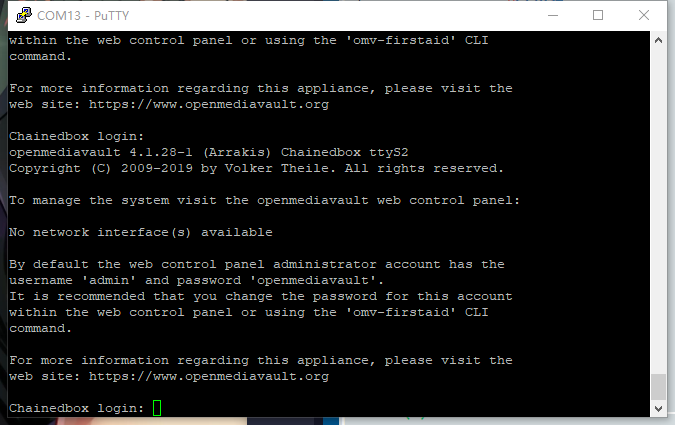

连接串口后，使用 115200 波特率读取
