准备一下

  • 20211210_rgb800480_uart3.img 镜像文件
  • adb
  • 原理图*1

咱们先烧卡

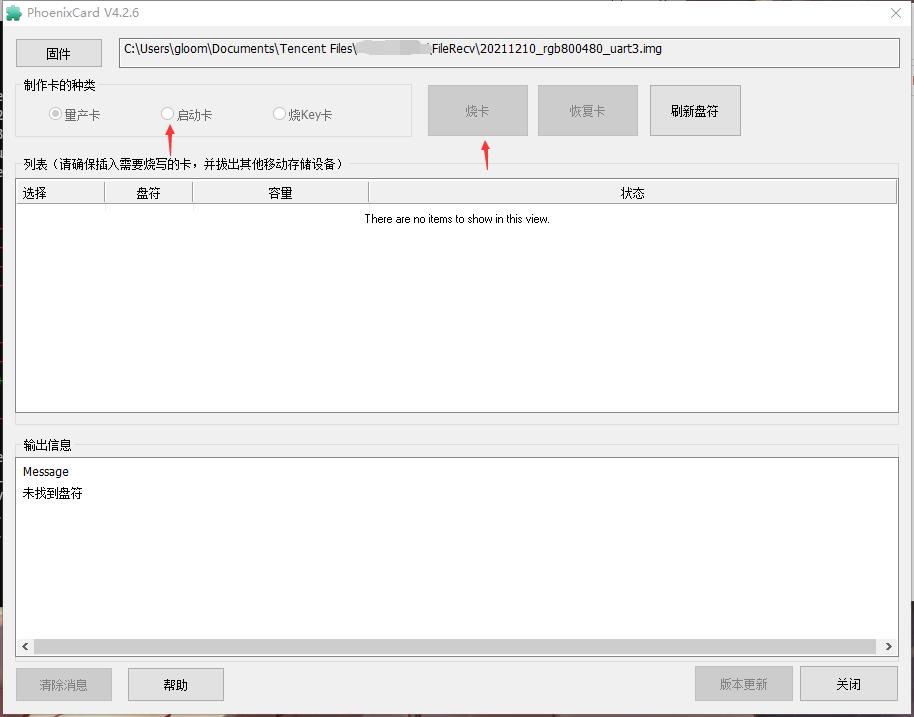

打开PhoenixCard,选择固件,选择启动卡,然后烧录

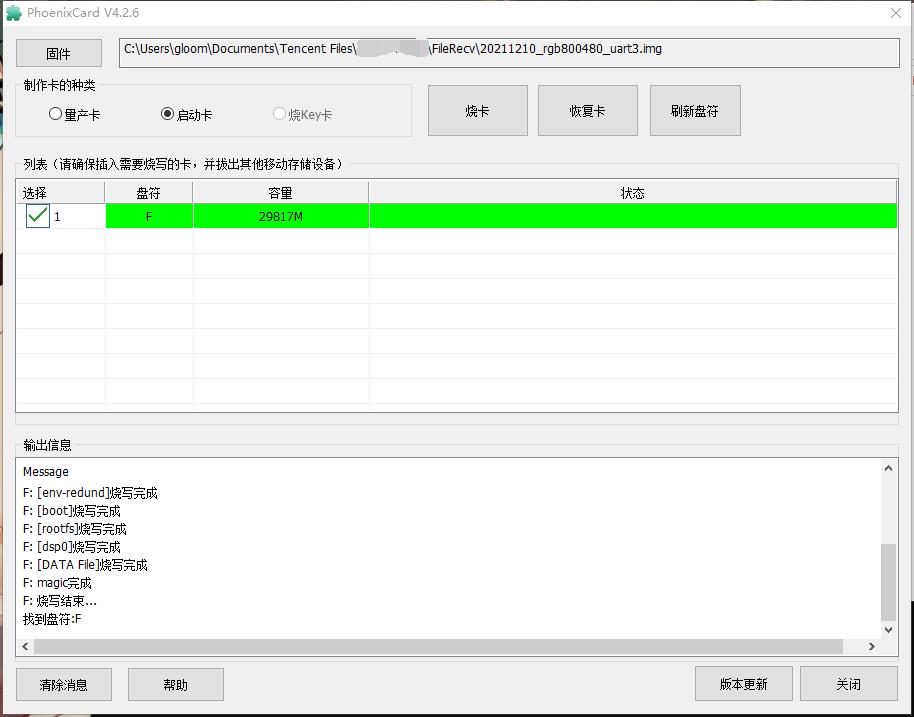

烧录完成了


启动TTY

连上卡,电脑,启动adb

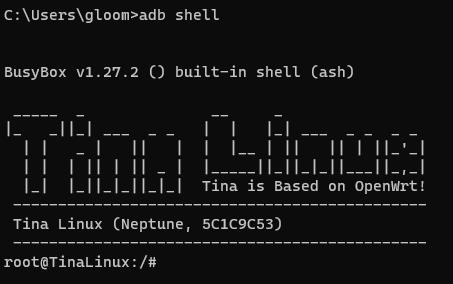

adb shell

然后就启动tty了((


看看原理图

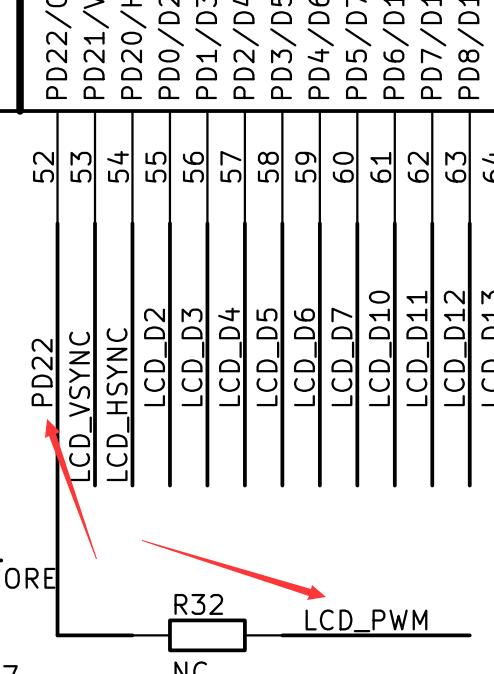

咱要点的灯原理图上是PD22


点灯点灯

先看看PD22是哪一个IO

cat /sys/kernel/debug/pinctrl/2000000.pinctrl/pinmux-pins

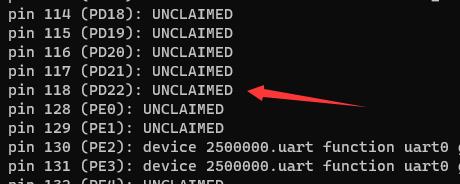

嗯,是118脚,导出这个脚

echo 118 > /sys/class/gpio/export

点灯

cd /sys/class/gpio/gpio118

echo out > direction
echo 1 > value  #LED熄灭
echo 0 > value  #LED点亮

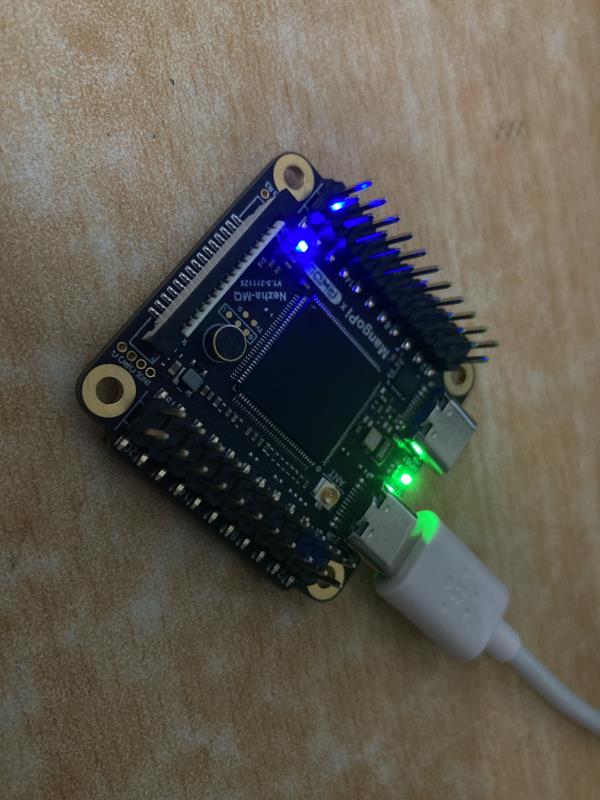

然后亮了,顿时索然无味


摸了
