首先拆机后获得主板

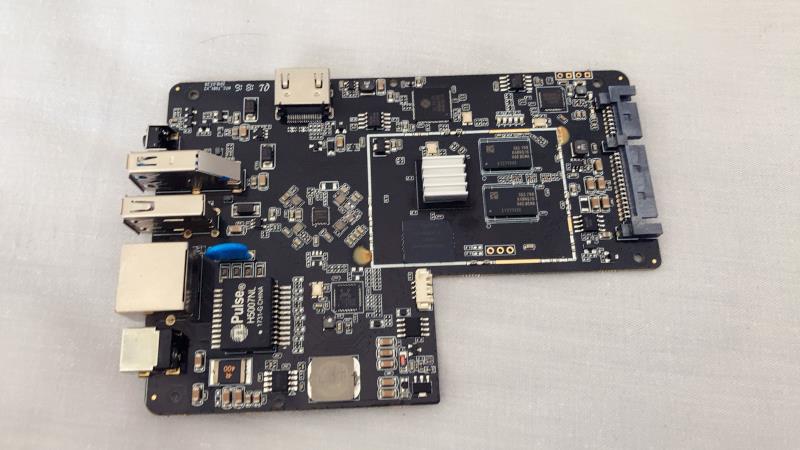

正面图(散热罩已经拆除更换临时散热片)

IMG_0862(20210302-150435)

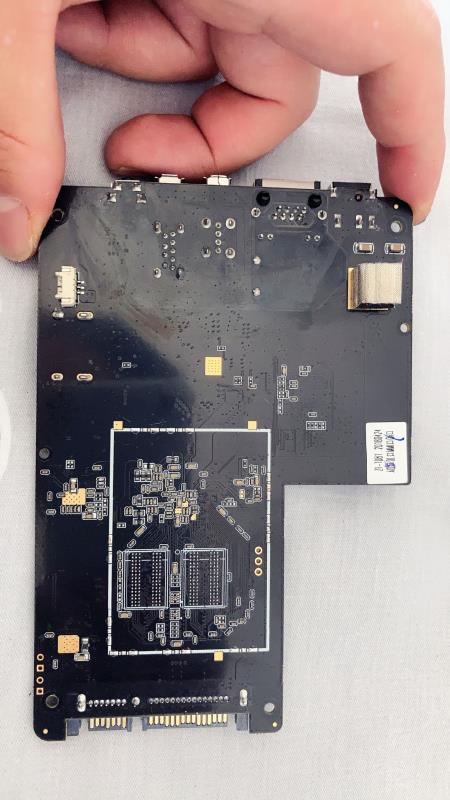

背面图

IMG_0863(20210302-150437)

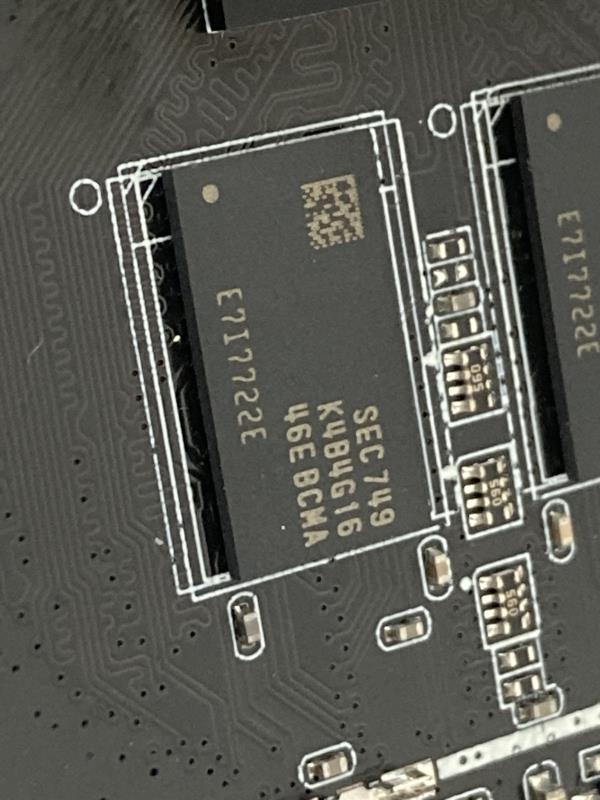

可见主板背面可见双DDR3焊盘,参考正面内存颗粒 K4B4G1646E-BCMA 为三星单颗4Gbit 512M DDR3内存颗粒

IMG_0861

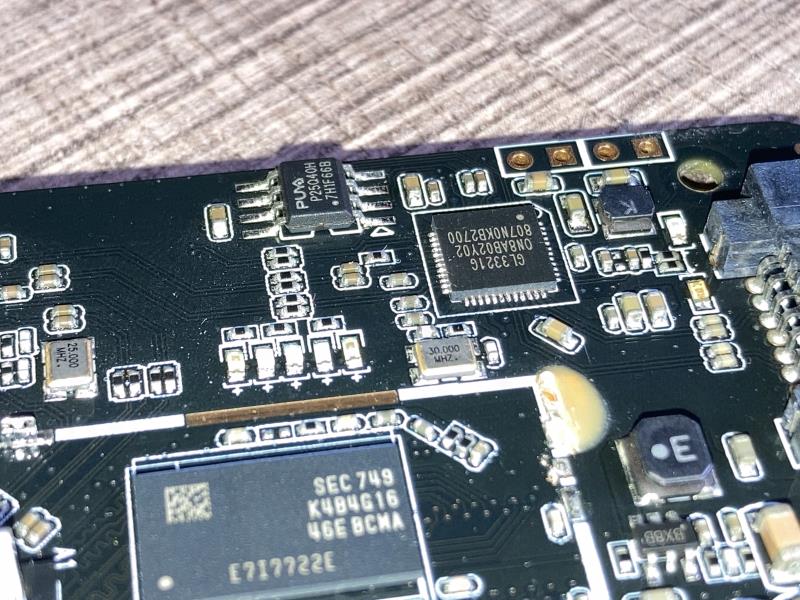

桥接芯片为 GL3321G 为 USB3.0 转 SATA3 转换芯片。 IMG_0865

目前改造计划为:增加内存,更换LED灯,导出UART接口,增加稳定性,更换系统。

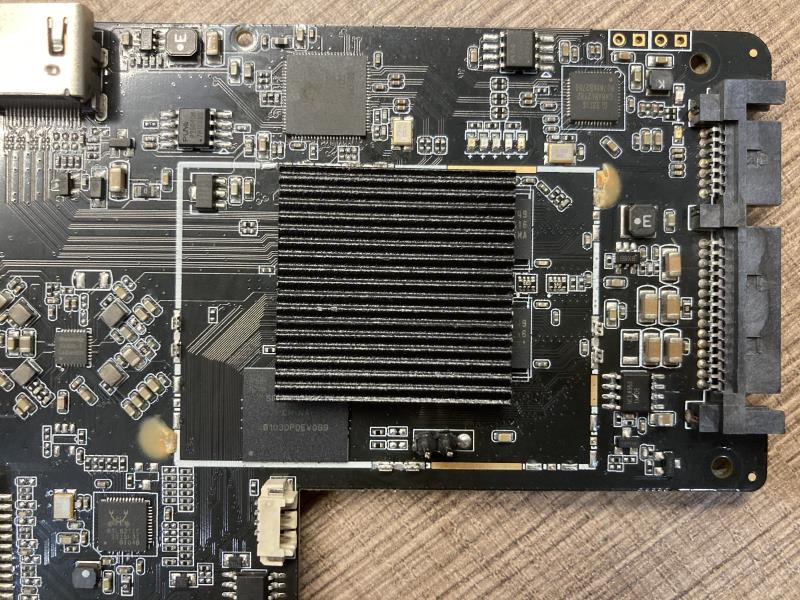

首先增加散热片,引出UART引脚

IMG_0876

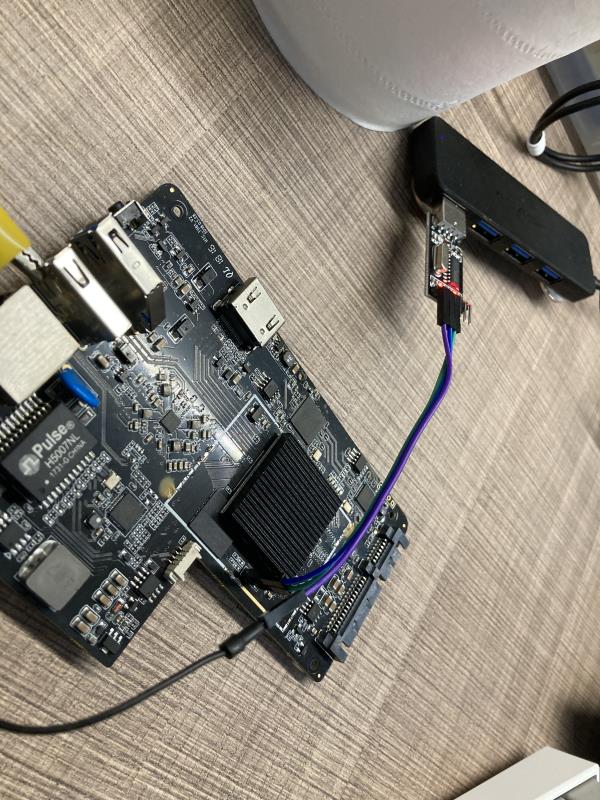

连接 TX RX 数据线,GND 使用公共端点。

IMG_0878

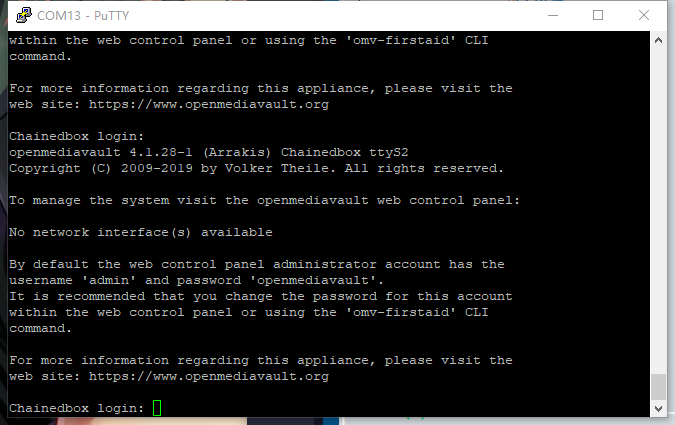

连接串口后,使用 115200 波特率读取

image-20210302234043248
